Глава 19. Основные токарные операции
§ 4. Отрезание заготовок

При изготовлении многих деталей на токарных станках применяется отрезание заготовок.

Эта операция производится с помощью отрезных резцов (рис. 136), которые обычно выполняются составными: державка из углеродистой стали, а режущая часть (пластинка) из быстрорежущей стали или твердого сплава. Длина головки резца должна быть несколько больше радиуса обрабатываемой заготовки.

Рис. 136. Отрезной резец с пластинкой из твердого спеченного сплава.

При отрезании закрепляют заготовку в патроне и по возможности поджимают задним центром. Устанавливают отрезные резцы перпендикулярно оси заготовки точно по линии центров. Если установить резец ниже линии центров, то повышается давление на переднюю грань, что может привести к поломке резца. Установка резца выше линии центров вызывает увеличение трения задней поверхности резца об обрабатываемую поверхность. Это тоже может служить причиной его поломки.

Отрезание заготовки следует производить как можно ближе к кулачкам патрона (рис. 137, а). Не нужно перемещать резец до самого центра заготовки, так как в месте отреза может образоваться очень тонкий стержень, который под давлением резца и веса отрезаемой части заготовки согнется, резец окажется защемленным и произойдет его поломка. Как только между частями заготовки, закрепленной в патроне и отрезаемой, останется перемычка, которая может быть легко переломлена, следует вывести резец, остановить станок и отломить отрезаемую часть.

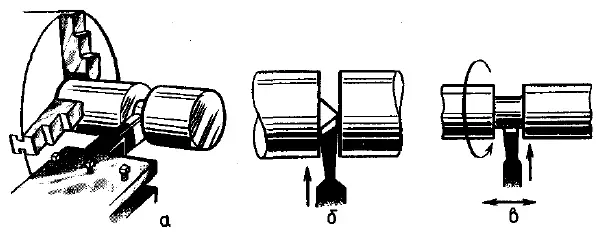

Рис. 137. Отрезание заготовки:
а — обычным способом; б — резном со скошенной режущей кромкой; в — прием отрезания заготовки «в разгонку».

После чего снова включить станок и зачистить торец оставшейся в патроне части заготовки.

Чтобы производить отрезание сразу до конца, применяют резец, у которого правый угол режущей кромки идет впереди левого (рис, 137, б). Бобышка, оставшаяся у закрепленной части заготовки, срезается при последующей обработке.

При отрезании заготовок достаточно большого диаметра, чтобы не зажимать отрезной резец в месте разрезания, применяется специальный прием, называемый «отрезание в разгонку» (рис. 137, в). Суть этого приема заключается в том, что отрезание производят широкой полосой разреза и поперечная подача резца перемежается с продольной: переместив резец в поперечном направлении, затем перемещают его несколько в продольном направлении, допустим, вправо. Далее снова в поперечном, потом в продольном влево и т. д.
