Глава 20. Сверление и нарезание резьбы на токарном станке
§ 2. Нарезание наружной резьбы с помощью плашек
Нарезание наружной резьбы на токарном станке с помощью плашек мало чем отличается от выполнения этой операции вручную. Различие состоит в том, что при нарезании резьбы на станке заготовка совершает вращательное движение, а плашка — поступательное, в то время как при ручном нарезании плашка совершает вращательное и поступательное движения, а заготовка остается неподвижной.

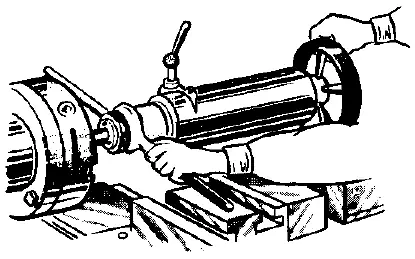

Диаметр стержня под резьбу определяют по специальным таблицам. Заготовку закрепляют в патроне станка. Напильником или передней кромкой проходного резца на конце заготовки делают фаску, чтобы витки заборной части плашки легче врезались в металл. Плашку с соответствующим размером резьбы вставляют и закрепляют в плашкодержателе. Заднюю бабку станка перемещают по станине к передней бабке так, чтобы между торцом пиноли и концом стержня можно было установить плашкодержатель с плашкой. В этом положении заднюю бабку закрепляют. Устанавливают небольшую частоту вращения шпинделя: 60 или 130 мин-1. Смазывают стержень машинным маслом и надевают на его конец плашку, при этом плашкодержатель должен упираться рукояткой в суппорт (рис. 142).
Включив станок кнопкой «Вперед» и слегка поджимая торцом пиноли плашкодержатель с плашкой, вращением маховичка пиноли осуществляют врезание плашки в заготовку. Когда врезание плашки произошло, она будет перемещаться вдоль стержня по образующейся резьбе сама, без нажима на нее торца пиноли. При подходе плашки к намеченному концу резьбы станок выключают. Затем включением обратного вращения шпинделя свинчивают плашку со стержня. Правильность нарезания резьбы можно проверить навинчиванием соответствующей гайки и внешним осмотром.
Виды брака и возможности его предотвращения
При нарезании наружной резьбы возможны следующие виды брака: рваная или неполная резьба. Если диаметр стержня больше наружного диаметра резьбы, получается рваная резьба. Неполная резьба образуется, если диаметр стержня значительно меньше, чем наружный диаметр резьбы.
Правила безопасности труда
Работая на станке, соблюдайте правила безопасности труда.
1. Будьте предельно внимательными. Следите за тем, чтобы пальцы рук не попали между рукояткой плашкодержателя и суппортом.
2. Не трогайте рукой получаемую резьбу, так как можно пораниться об острые края гребешков резьбы.
3. Не смахивайте со станка руками стружку. При уборке станка пользуйтесь специальной щеткой-сметкой.
4. Правильно подбирайте диаметр стержня под резьбу.
Вопросы для самоконтроля
l. Чем отличается нарезание резьбы плашками вручную от выполнения этой же операции на станке?
2. Как закрепляют заготовку и плашку на станке?
3. Как осуществляют подачу при нарезании резьбы плашкой?
4. Какой возможен брак при выполнении резьбы плашкой и вручную?
5. Какие требования безопасности нужно соблюдать во время работы?
