Глава 21. Горизонтально-фрезерный станок
§ 2. Инструменты для работы на горизонтально-фрезерном станке
Основным режущим инструментом для работы на фрезерных станках является фреза, ее название и легло в основу названия операции по обработке заготовки — фрезерование. Фреза— режущий многолезвийный инструмент, каждый зуб которого представляет простейший резец (рис. 146).
а — передняя поверхность зуба; б — задняя поверхность; в — режущая кромка; г — ленточка; д — впадина, е — спинка зуба.
У каждого зуба фрезы различают следующие элементы. Передняя поверхность зуба а — поверхность, по которой сходит стружка. Задняя поверхность б — поверхность, соприкасающаяся с поверхностью резания. Режущая кромка (лезвие) в — кромка, срезающая металл. Ленточка г — практическая режущая кромка шириной около 0,1 мм. Впадина д — выемка для размещения и выхода стружки. Спинка зуба е — поверхность, смежная с передней поверхностью одного зуба и с задней поверхностью другого зуба.
Так же как и у резца, у зуба фрезы выделяют углы заточки. Основными из них являются: передний y, задний α и угол заострения β.
Передний угол у — это угол между передней поверхностью и осевой плоскостью фрезы.
Задний угол α — угол между задней поверхностью и перпендикуляром к осевой плоскости фрезы.
Угол заострения β — угол между передней и задней поверхностями зуба фрезы.
Величины этих углов зависят от обрабатываемого материала, характера и условий фрезерования. По своей конструкции фрезы могут быть самыми различными (рис. 147).

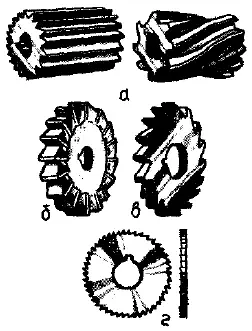

а — цилиндрические; б, в — дисковые; е — отрезная.
Применение того или иного типа фрез зависит главным образом от формы обрабатываемой поверхности. Цилиндрическая фреза, например, используется обычно при фрезеровании плоских поверхностей, дисковые— при фрезеровании канавок и отрезании и т. д.
Наибольшее применение имеют фрезы, изготовленные из быстрорежущей стали марок Р6М5, Р6М5К5, Р9, Pl8 и др. При изготовлении фрез широко используется оснащение режущей части зубьев фрез пластинками твердых спеченных сплавов марок ВК6, ВК8, T15K6, Т15К10 и др.
Краткие исторические и другие дополнительные сведения
Термин «фреза» французского происхождения. В переводе буквально означает «земляника»: первые конструкции фрезы очень напоминали по виду эту известную ягоду.
Вопросы для самоконтроля
1. Какой инструмент называют фрезой?
2. Из каких основных элементов состоит зуб фрезы?
3. Какие углы заточки выделяют у зуба фрезы?
4. Какие существуют типы фрез?
5. Как подразделяются фрезы по способу их закрепления на станке?
6. Как еще подразделяются фрезы?
7. Из какого материала изготовляются фрезы?
