Глава 22. Основные фрезерные операции
§ 3. Фрезерование уступов, скосов, пазов и разрезание заготовок

Фрезерование уступов, скосов, пазов и канавок имеет общее отличие от фрезерования плоских поверхностей на горизонтально-фрезерном станке. При выполнении всех этих операций заготовка должна быть точно установлена не только в вертикальном, но и в горизонтальном положении. Неточная установка заготовки в вертикальном положении приводит к неодинаковой глубине фрезерования, в горизонтальном — к неодинаковой ширине уступа, к неточности положения паза и т. д.

Если заготовка будет закрепляться в тисках, то необходимо прежде точно установить на столе сами тиски. При фрезеровании продольного уступа или паза тиски устанавливают так, чтобы неподвижная губка была перпендикулярна оси оправки и параллельна вертикальным направляющим станка.

Установка губок тисков перпендикулярно оси оправки выполняется в следующем порядке. Ослабляют гайки крепления подвижной части тисков и устанавливают ее так, чтобы губки тисков были примерно перпендикулярны оси оправки. Для того чтобы точно установить губки тисков в указанном положении, их разводят, надевают нагубники и зажимают между ними колодку слесарного угольника. Затем вертикальным и продольным перемещением стола станка подводят тиски к оправке так, чтобы линейка угольника по всей длине соприкасалась с оправкой (рис. 154). В этом положении закрепляют подвижную часть тисков и, отведя тиски от оправки, снимают угольник.

Рис. 154. Установка губок тисков перпендикулярно оси оправки:
а — предварительная установка; б — точная установка по угольнику; в — закрепление тисков в установленном положении.

При фрезеровании поперечных уступов и пазов, расположенных на короткой стороне заготовки, неподвижная губка тисков должна располагаться параллельно оси оправки и перпендикулярно вертикальной направляющей станка.

Установку губок тисков параллельно оси оправки выполняют следующими приемами. Ослабляют гайки крепления подвижной части тисков и устанавливают ее так, чтобы губки тисков были примерно параллельны оси оправки. Для более точной установки губок тисков в этом положении их разводят, устанавливают нагубники и зажимают между ними колодку слесарного угольника. Затем вращением маховика поперечного перемещения стола подводят линейку угольника к корпусу и добиваются, чтобы она ровно соприкасалась с корпусом (рис. 155). В этом положении закрепляют подвижную часть тисков, отводят тиски в исходное положение и снимают угольник.

Рис. 155. Установка губок тисков параллельно оси оправки:
а — предварительная установка; б — закрепление угольника; в — точная установка по угольнику и закрепление тисков в этом положении.

Фрезерование прямоугольных уступов выполняется обычными цилиндрическими или дисковыми фрезами (рис. 156).

Рис. 156. Фрезерование уступов дисковыми и цилиндрическими фрезами.

Приемы работы при этом аналогичны приемам фрезерования плоских поверхностей, важно только установить и закрепить заготовку очень точно по отношению к фрезе (рис. 157).

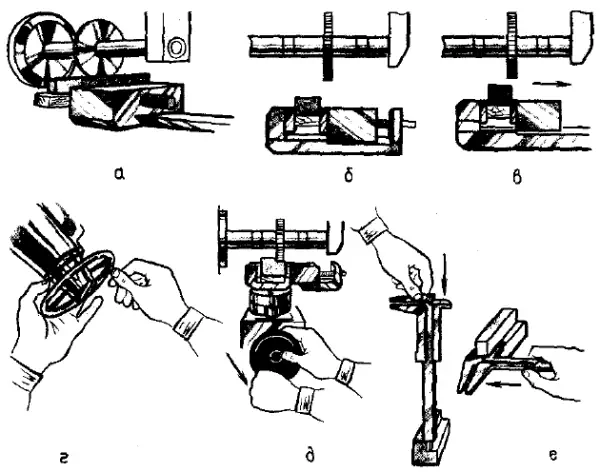

Рис. 157. Последовательность приемов фрезерования уступов:
a — установка заготовки по отношению к фрезе до ее касания боковой стороной; б — опускание заготовки для последующего установления ширины фрезерования; в — установление ширины фрезерования поперечной подачей; г — установление глубины фрезерования вертикальной подачей; д — фрезерование уступа; е — контроль выполнения операции.

Чтобы убедиться, что это условие выполнено, обычно вначале снимают пробную стружку — она должна иметь одинаковую толщину по всей длине уступа, одинаковой должна быть и ширина этого уступа. После чего фрезеруют уступ на полную глубину за один или несколько проходов.

Фрезерование скосов осуществляется угловыми фрезами (рис. 158).

Рис. 158. Фрезерование скосов угловыми фрезами.

К закреплению заготовки в данном случае предъявляются такие же требования, как и при фрезеровании уступов. Так же необходимо вначале снять пробную стружку и убедиться, что фреза по всей длине снимает одинаковый слой металла. Фрезерование пазов на горизонтально-фрезерном станке обычно выполняют дисковыми фрезами и сразу по всей ширине паза (рис. 159).

Рис. 159. Фрезерование пазов дисковыми фрезами.

Кроме тех требований, которые предъявляются к точности установки, при фрезеровании пазов предъявляются  строгие требования к ширине зубьев фрезы. C учетом некоторого биения оправки с фрезой ширина зуба дисковой фрезы должна быть несколько меньше ширины паза. Такой подбор фрезы, как правило, ведется опытным путем. Поэтому и при фрезеровании пазов снятие пробной стружки обязательно.

На фрезерных станках выполняется также операция разрезания заготовок. Для этого используются отрезные фрезы (рис. 160).

Рис. 160. Разрезание заготовок на фрезерном станке.

Приемы работы при разрезании материала аналогичны приемам фрезерования пазов.
