Глава 23. Точность обработки деталей
§ 2. Допуски размеров изготовляемых изделий

На рабочих чертежах, по которым ведется изготовление деталей, указываются номинальные — основные расчетные размеры. Размеры, которые фактически получены при изготовлении детали, называют действительными размерами.

Для достижения необходимой точности изготовления детали нужно знать, в каких пределах допустимо отступление от номинального размера. Эти размеры называются предельными. Различают наибольший предельный размер, больше которого изготовлять нельзя, и наименьший предельный размер, указывающий нижнюю границу допустимого размера.

Если от наибольшего предельного размера отнять номинальный размер, то получим величину, называемую верхним отклонением. При вычитании номинального размера из наименьшего предельного размера получают величину, называемую нижним отклонением.

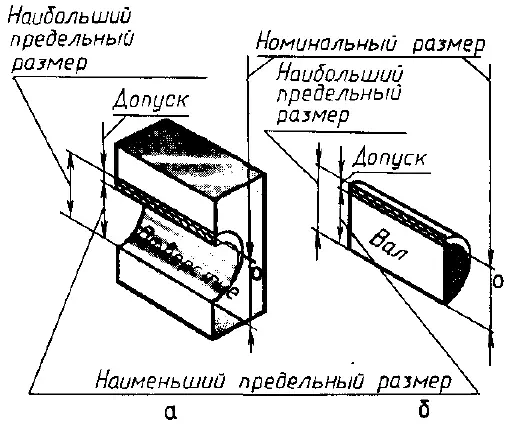

Разность между наибольшим и наименьшим предельными размерами называют допуском размера (рис. 161).

Это величина, которая характеризует точность обработки. Чем меньше допуск размера, тем выше степень точности обработки детали.

Рассмотрим эти определения на конкретном примере. Допустим, номинальный размер детали 30 мм. Наибольший предельный размер 30,1 мм, а наименьший 29,8 мм. Следовательно, допуск размера равен 30,1 мм — 29,8 мм = 0,3 мм. Однако на чертежах указывают не предельные размеры, а номинальный размер и допускаемые верхние и нижние отклонения. Для рассматриваемого примера верхнее отклонение будет равно 30,1 мм — 30 мм = 0,1 мм, а нижнее 29,8 мм — 30 мм = —0,2 мм. На чертеже этот размер будет обозначен 30^+0,1_-0,2. Верхнее отклонение указывают вверху, а нижнее — под верхним. Знаки «плюс» и «минус» показывают, какое математическое действие нужно произвести, чтобы подсчитать наибольший и наименьший предельные размеры. При равенстве верхнего и нижнего отклонений размер записывают, например, так: 30 ± 0,l. В данном примере наибольший предельный размер будет 30 мм + 0,1 мм = 30,1 мм, а наименьший 30 мм — 0,1 мм = 29,9 мм. Допуск размера 30,1 мм — 29,9 мм = 0,2 мм. Если верхнее и нижнее отклонения имеют разные знаки, то допуск размера можно подсчитать как арифметическую сумму этих отклонений. Если одно из отклонений равно нулю, то его совсем не указывают. В данном случае плюсовые отклонения записывают на месте верхнего, а минусовые — на месте нижнего. Например, 30^+0,1 или 30_-0,2. В первом случае наибольший предельный размер будет 30 мм + 0,1 мм = 30,1 мм, а наименьший будет равен номинальному, т. е. 30 мм. Допуск размера 30,1 мм — 30 мм = 0,1 мм, т. е. равен верхнему отклонению. Во втором случае наибольший предельный размер равен номинальному, а наименьший 30 мм — 0,2 мм = 29,8 мм. Допуск размера 30 мм — 29,8 мм = 0,2 мм, т. е. равен нижнему отклонению.

Для определения того, в каких пределах можно иметь действительный размер изготовляемой детали, важно знать, что если оба отклонения имеют положительные знаки, то и наибольший и наименьший предельные размеры будут больше номинального. Например, 40^+0,5_+0,3∙ Наибольший предельный размер будет равен 40 мм + 0,05 мм = 40,05 мм. Наименьший предельный размер — 40 мм - 0,03 мм = 40,03 мм. Это говорит о том, что выполненная по номинальному размеру леталъ будет забракована, так как номинальный размер меньше наименьшего предельного размера.

Другой случай, когда оба отклонения отрицательные, например 45^-0,2_-0,3. Здесь наибольший предельный размер будет равен 45 мм — 0,2 мм = 44,8 мм, а наименьший 45 мм — 0,3 мм = 44,7 мм. Изготовлять деталь с фактическим размером, равным номинальному, тоже нельзя, так как номинальный размер оказывается больше наибольшего предельного размера.
