1. Конструирование изготовляемых изделий

При проектировании и изготовлении за основу изделия, удовлетворяющего вашим требованиям, может быть выбран уже существующий образец с внесением в него необходимых изменений.

В производственной технологической деятельности слоном «изделие» называют самые различные предметы. Изделие, изготовленное из однородного материала без сборочных операций или из одного куска с помощью склейки, пайки и т. д., называется деталью (см. рис. 12).

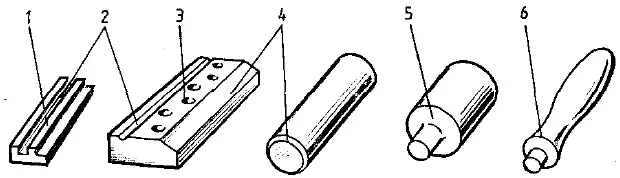

Деталь может иметь отдельные части, выполняющие определенное назначение. Эти части называют элементами детали. Наиболее распространенными из этих элементов являются: фаска; галтель; ребро; пазы и канавки; уступы и т. д. (рис. 176).

Изделие, состоящее из нескольких деталей, собранных и соединенных в единое целое, называется сборочной единицей (см. рис. 44). Устройство изделия, учитывающее взаимное расположение его деталей и отдельных элементов, называется конструкцией. Разработка конструкции изделия, т. е. мысленное определение его устройства, называется конструированием.

При конструировании необходимо учитывать требования, предъявляемые к проектируемому объекту:

1) простота устройства. Желательно, чтобы изделие состояло из небольшого числа деталей, каждая из которых имела меньшее число элементов. Однако изделие может быть многодетальным, а деталь иметь много элементов, если это необходимо по назначению изделия и придает ему эстетичный внешний вид;

2) легкость в изготовлении. Для изготовления конструкции необходимо небольшое число разных инструментов, приспособлений и материалов;

3) прочность и долговечность. (Прочность — это способность изделия выдерживать определенные нагрузки, не разрушаясь.) Это требование во многом зависит от выбранного материала, формы и размеров изделия. (Некоторые металлы покрываются ржавчиной; неточно выбранная форма и размер изделия приводят к его деформированию под действием нагрузки.);

4) удобство в применении. Например, если изготовляется ручной инструмент, то ручка должна иметь такую конструкцию, чтобы ее легко можно было охватить ладонью и пальцами руки;

5) небольшая масса. При конструировании изделий обычно стремятся к тому, чтобы расходовать как можно меньше материалов. (Это требование не относится к тем случаям, когда масса изделия должна быть заранее определена, например при изготовлении молотков.);

6) эстетичный внешний вид. Приятно пользоваться изделиями, которые радуют глаз. Красивые изделия могут быть привлекательным товаром при продаже;

7) небольшие затраты на изготовление. Нужно стремиться к тому, чтобы при изготовлении изделия использовались недорогие материалы (может быть, даже отходы производства), применялись несложные инструменты и приспособления, не расходовалось много электрической энергии и т. д.

Определив требования к конструируемому изделию, необходимо посмотреть, нет ли уже существующего изделия, отвечающего им. Если да, то такое изделие можно взять за образец и изготовлять такое же.

Если уже известное изделие незначительно отличается от конструируемого, то достаточно в его устройство внести некоторые изменения. Такие действия называются доконструированием.

Существуют различные методы конструирования. Одним из самых распространенных является м е т од проб и ошибок. Надо постараться, чтобы ошибки были совершены только на бумаге. Гораздо хуже, если ошибку найдут при изготовлении или эксплуатации изделия. Нужно рассмотреть различные варианты изделия, прежде чем выбрать какой-либо из них.

Другим методом конструирования является метод контрольных вопросов. Он заключается в том, что для разработки конструкции изделия идет поиск ответов на ряд поставленных вопросов. Такими характерными вопросами являются следующие:

1) Каково назначение изделия, выбранного для конструирования? Кому оно будет полезно? Где будет использоваться? 

2) Есть ли описание такого или похожего изделия в каких-либо книгах или журналах?

3) Из каких основных деталей должно состоять изделие? Как соединяются в нем детали?

4) Каковы форма и размеры изделия в целом? Каковы форма и размеры отдельных деталей?

5) Из каких материалов будет изготовляться изделие?

6) Как можно изготовить изделие? Какие для этого потребуются инструменты и приспособления?

Ответы на эти вопросы постепенно приводят к пониманию устройства конструируемого изделия.

При конструировании может быть разработано несколько вариантов конструкции изделий, устройство которых так или иначе отвечает предъявляемым к ним требованиям. Поэтому необходимо более внимательно рассмотреть каждый вариант конструкции изделия, чтобы выбрать наилучший.

Для того чтобы наглядно представить форму и размеры изделия, необходимо выполнить его технические рисунки и эскизы, а затем при необходимости изготовить из легкообрабатываемого материала (бумаги, картона, пластилина и т. п.) модель конструируемого изделия или его части в уменьшенном виде или в натуральную величину. Далее выбрать наилучший вариант изделия, уточнить материал, из которого оно будет изготовляться, форму, размеры и т. д., выполнить рабочие чертежи изделия.

2. Последовательность изготовления изделия

Как вы уже знаете, прежде чем начать изготовление, необходимо продумать последовательность выполнения этой работы, определить, какой материал и сколько его потребуется, с помощью каких операций будет выполняться изготовление изделия, какие потребуются рабочие и контрольно-измерительные инструменты н т. д.

Планирование процесса изготовления изделия начинается с тщательного рассмотрения его устройства: из скольких деталей оно состоит, какова их форма, как они должны быть соединены между собой и т. д.

При рассмотрении устройства изделия устанавливается, каким способом, с помощью каких технологических операций могут быть выполнены отдельные детали и их элементы. Например, если деталь имеет круглое отверстие, то надо подумать, как его выполнить: бородком в детали из тонколистового металла; сверлом в детали, имеющей значительную толщину. (Сверление можно сделать на сверлильном станке или с помощью электродрели.)

Процесс изготовления изделия должен сопровождаться контролем за правильностью выполнения и точностью получаемых размеров деталей, их элементов и всего изделия в целом. Для этого надо определить, какие контрольно-измерительные операции и какой измерительный инструмент потребуются.

Затем устанавливается последовательность выполнения выбранных технологических операций в зависимости от их особенностей и исходя из конструкции изделия и условий работы.

Операция разметки, как правило, является первой, но могут быть исключения, когда необходимо обработать вначале какую-либо поверхность, чтобы затем от этой поверхности вести разметку для последующей обработки. После разметки, как правило, планируются обработочные операции, затем сборочные и отделочные.

При планировании каждой из этих операций предусматривается, что после нее обязательно будет контрольная операция. Не проверив правильность выполнения предыдущей операции, нельзя переходить к следующей.

(Планируя процесс изготовления изделия, надо учитывать возможности учебной мастерской: наличие материалов, инструментов, приспособлений и т. д.)

При составлении технологической карты необходимо выполнить чертеж, эскиз или технический рисунок изделия, указать сведения о материале, форме и размерах заготовки, выполнить последовательный перечень технологических операций.

По каждой технологической операции указать графическое изображение заготовки после выполнения данной операции. Перечислить рабочий и измерительный инструменты и приспособления, необходимые для выполнения отдельных операций и изделия в целом.
