Урок 8 (вариант А)
Виды и свойства конструкционных материалов. Рабочее место и инструменты для обработки конструкционных материалов
Раздел. Материальные технологии.
Вариант А: Технологии обработки конструкционных материалов.
Темы урока.
1. Виды и свойства конструкционных материалов.
2. Рабочее место и инструменты для обработки конструкционных материалов.
Тип урока: комбинированный.
Цели урока:
по теме 1: организовать деятельность обучающихся по ознакомлению со строением древесины, породами древесины, видами пиломатериалов и древесных материалов; ознакомить с видами листового металла, проволоки, искусственных материалов;
по теме 2: организовать деятельность обучающихся по ознакомлению с оборудованием рабочего места и основными инструментами для ручной обработки древесины, металлов и искусственных материалов.
Материальные технологии
Технологии обработки конструкционных материалов
§10. Рабочее место и инструменты для обработки конструкционных материалов
Ручная обработка древесины
Ручная обработка древесины называется столярной.
Где же удобнее всего выполнять ручную обработку древесины? Рабочим местом для ручной обработки древесины в школьных учебных мастерских является столярный верстак (рис. 23).

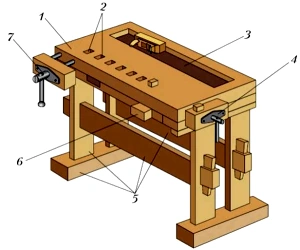

Рис. 23. Столярный верстак: 1 - крышка; 2 - отверстия для клиньев; 3 - лоток; 4 - задний зажим; 5 - подверстачье; 6 - выдвижная опора; 7 - передний зажим
При обработке деревянных заготовок на столярном верстаке применяют различные инструменты (рис. 24).
Рис. 24. Основные инструменты для обработки древесины: а - рубанок; б - молоток; в - напильник; г - киянка; д - ножовка; е - свёрла; ж - стамеска; з - шило
Ручная обработка металлов
Ручную обработку металлов называют слесарной.
Рабочим местом для ручной обработки металлов в школьной мастерской является слесарный верстак (рис. 25, а). Иногда слесарные работы выполняют на универсальном верстаке, который одновременно является и слесарным, и столярным (рис. 25, б).

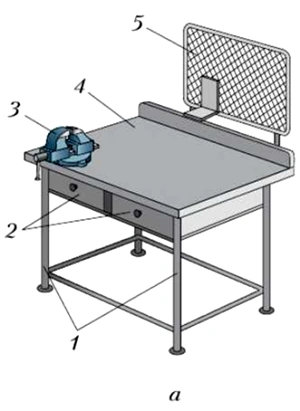

Рис. 25 а. Верстак слесарный: 1 - основание; 2 - ящики для инструментов; 3 - тиски; 4 - крышка; 5 - защитная сетка; 6 - подставка для технической документации.

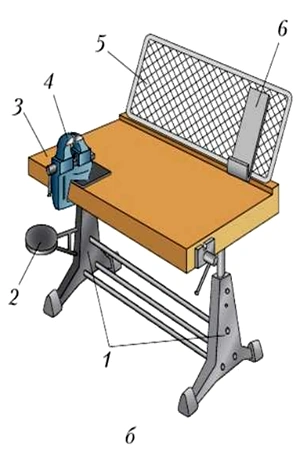

Рис. 25 б. Верстак универсальный: 1 - основание; 2 - сиденье; 3 - крышка; 4 - тиски; 5 - защитная сетка; 6 - подставка для технической документации.
Для того чтобы обработать заготовку из металла, её закрепляют в слесарных тисках (рис. 26). Чтобы не повредить поверхность зажимаемой заготовки из мягкого металла, на губки одевают уголки (нагубники) из меди или алюминия.

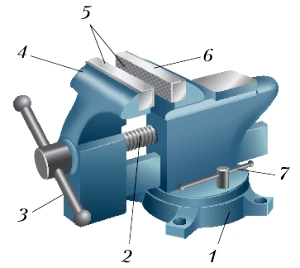

Рис. 26. Слесарные тиски: 1 - плита опорная; 2 - винт ходовой; 3 - рукоятка зажимная; 4 - подвижная губка; 5 - зажимные планки; 6 - неподвижная губка; 7 - рукоятка фиксирующая
Основные инструменты для ручной обработки тонколистового металла и проволоки показаны на рисунке 27.
Рис. 27. Инструменты для ручной обработки тонколистового металла и проволоки: а - зубило; б - слесарный молоток; в - киянка; г - ножовка; д - ножницы по металлу; е - напильник
Правила безопасной работы
1. Не повреждать крышку верстака режущим инструментом.
2. На верстаке размещать только те инструменты, которые необходимы для данного вида работы.
3. При закреплении заготовок в зажимах и тисках запрещается ударять по рукояткам зажимов и тисков молотком.
4. По окончании работы удалять стружку с крышки верстака только специальной щёткой-смёткой.
Знакомимся с профессиями
Основная профессия столярного производства — столяр. Столяр с помощью столярных инструментов выполняет разметку, пиление, строгание, сверление, сборку, зачистку и отделку разнообразных изделий из древесины: дверей, оконных рам, мебели и др. Современный столяр в своём труде широко применяет механические и электрические пилы, рубанки, дрели, шлифовальные машинки.
Слесарь — это специалист по ручной обработке металла. Он хорошо разбирается в свойствах металлов, выполняет разметку, резку, гибку, сверление, сварку, зачистку, соединение металлических заготовок. Слесарь умеет затачивать и подготавливать к работе слесарные металлорежущие инструменты.
Практическая работа № 12
Организация рабочего места для столярных работ
1. Ознакомьтесь со столярным верстаком в учебной мастерской, найдите зажимы, гнёзда, лоток.
2. Потренируйтесь закреплять короткий брусок из древесины с помощью заднего и переднего зажимов и длинный брусок с помощью переднего зажима и выдвижной опоры.
3. Рассмотрите инструменты для обработки древесины, имеющиеся в мастерской, разберитесь, для какой цели они служат.
Практическая работа № 13
Ознакомление с устройством слесарного верстака и тисков
1. Ознакомьтесь с устройством слесарного (универсального) верстака, имеющегося в школьной учебной мастерской. Найдите основание, крышку, защитную сетку, тиски.
2. Ознакомьтесь с устройством слесарных тисков и заполните таблицу в рабочей тетради.
| № п/п | Название части тисков | Назначение части тисков |
3. Потренируйтесь закреплять металлические заготовки из тонколистового металла и проволоки в тисках. При освобождении зажатой в тисках заготовки придерживайте её рукой, чтобы она не упала.
4. Рассмотрите инструменты для обработки тонколистового металла и проволоки, имеющиеся в мастерской, разберитесь, для какой цели они предназначены.
Запоминаем опорные понятия
Столярный верстак, слесарная обработка, слесарный верстак, тиски.
Проверяем свои знания
1. Назовите основные части столярного и слесарного верстаков.
2. Какие инструменты для обработки древесины вы знаете?
3. Какие инструменты для обработки тонколистового металла и проволоки вы знаете?
