Уроки 22, 23 (вариант А)
Технология резьбы по дереву

Материальные технологии
Технологии обработки конструкционных материалов
§30. Технологии резьбы по дереву

Ажурная резьба

Этот вид резьбы называют ажурной за кажущуюся воздушность, лёгкость и схожесть с кружевом. В ней фон удаляется полностью и рисунок получается сквозным. Ажурную резьбу называют прорезной, если её прорезают стамесками, или пропильной, если участки фона выпиливают лобзиком или пилой.

Первоначально на заготовку переносят рисунок с помощью шаблона, сделанного из бумаги, картона (рис. 106, а) или копировальной бумаги, и карандаша. При этом стараются учитывать направление волокон древесины па заготовке, чтобы избежать откалывания тонких элементов орнамента.

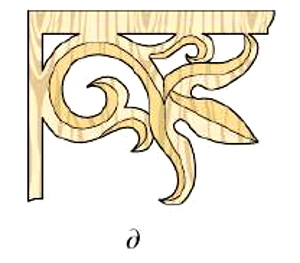

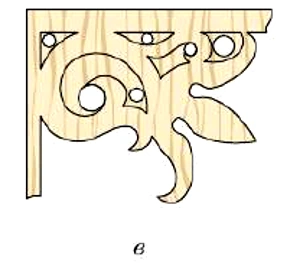

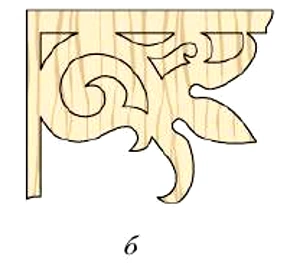

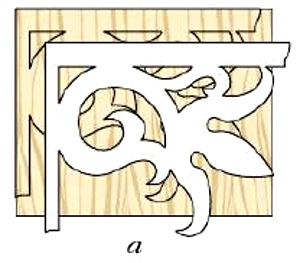

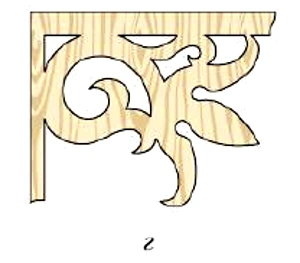

Рис. 106. Технология выполнения ажурной резьбы по дереву:
а — нанесение рисунка на заготовку с помощью шаблона; б — выпиливание внешнего контура; в — сверление отверстий; г — выпиливание внутренних контуров; д — отделка формы и зачистка

Выпиливание начинают с наружных контуров (рис. 106, б), после чего в местах расположения внутренних контуров сверлят отверстия (рис. 106, в).

Через эти отверстия протягивают полотно лобзика и выпиливают внутренние контуры (рис. 106, г). В завершение прорабатывают контуры стамесками и зачищают их вначале напильниками, а затем шлифовальной шкуркой (рис. 106, ∂). Готовое изделие лакируют.

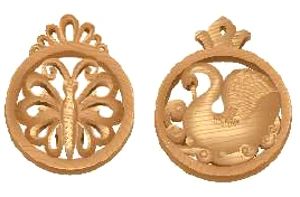

На рисунке 107 в качестве примера показаны изделия, изготовленные вашими сверстниками в технике ажурной (пропильной) резьбы.

Рис. 107. Изделия, выполненные в технике ажурной резьбы

Плосковыемчатая резьба

Плосковыемчатая резьба характерна тем, что плоская поверхность заготовки является основным фоном, а все элементы рисунка вырезаны в этом фоне, т. е. находятся ниже его уровня. Плоско выемчатую резьбу условно разделяют на контурную и геометрическую.

Изображения, выполненные в технике контурной резьбы, имеют плоский графический рисунок с прямыми, кривыми, спиралевидными и другими линиями. Рисунок формируется выемками, прорезанными по его контуру. Разновидностью контурной резьбы является чёрнолаковая резьба. Здесь поверхность заготовки покрывают чёрным лаком, а затем на ней прорезают линии. Таким образом создаётся узор.

Одним из видов плосковыемчатой резьбы является геометрическая резьба, все элементы которой представляют собой геометрические фигуры, образованные прямыми и кривыми линиями, — треугольники, квадраты, окружности и др. (рис. 108). На рисунке 109 показаны варианты геометрической резьбы.

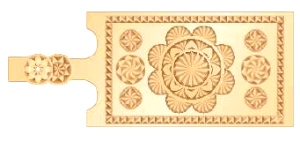

Рис. 108. Кухонная доска с элементами геометрической резьбы

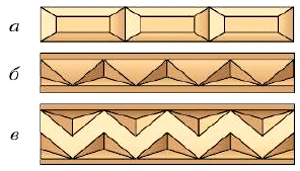

Рис. 109. Варианты геометрической резьбы: а — прямоугольники; б — цепочка; в — змейка

Работу начинают с аккуратной разметки заготовки и только затем выполняют резание (рис. 110).

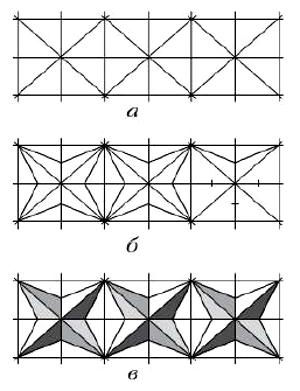

Рис. 110. Последовательность выполнения узора «звёздочки»: а — разметка квадратов; б — разметка лучей; в — вырезание орнамента

Геометрическую резьбу выполняют в основном косым ножом. Инструмент крепко сжимают в кулаке лезвием к себе (рис. 111) и с усилием ведут по линиям рисунка. Резак держат не вертикально, а с небольшим наклоном к поверхности. Резать необходимо с одного раза, тогда резьба получится качественной. При повторных движениях могут появиться неровности и возможно повреждение рисунка резаком. Вырезание любого элемента состоит из двух этапов — надрезания элемента и его подрезания. На рисунке 112 показана технология получения треугольного элемента резьбы.

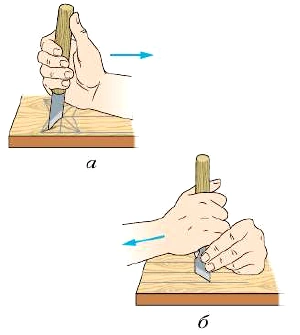

Рис. 111. Положение инструмента при выполнении резьбы: а — одной рукой; б — двумя руками

Сначала резак погружают в поверхность в вершине треугольника и надрезают одну из граней (рис. 112, а), затем надрезают вторую грань (рис. 112, б). После этого подрезают основание треугольного элемента (рис. 112, в) и извлекают его из поверхности. По возможности грани стараются прорезать по направлению расположения древесных волокон. Далее прорезают грани, идущие поперёк волокон. Если лезвие должно прорезать древесину под углом к волокну, то заготовку переворачивают таким образом, чтобы нож входил в древесину вдоль волокон под острым углом. Когда лезвие ножа располагается со стороны извлекаемой части заготовки, а не со стороны обрабатываемой грани, грани получаются более гладкими и качественными.

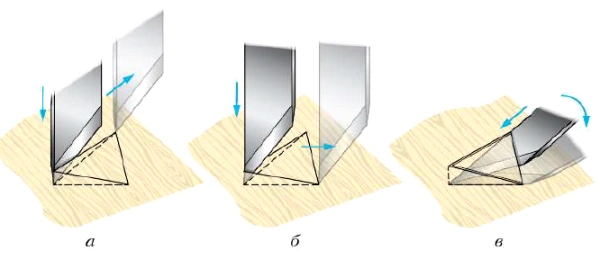

Рис. 112. Последовательность выполнения резьбы треугольного элемента: а, б — надрезание граней; в — подрезание основания

Рельефная резьба

Рельефную резьбу условно разделяют на плоскорельефную и кудринскую, или абрамцево-кудринскую (рис. 113). Основателем кудринской резьбы является российский мастер-резчик В. Ворносков, открывший в 1906 г. школу-мастерскую по обучению резьбе по дереву.

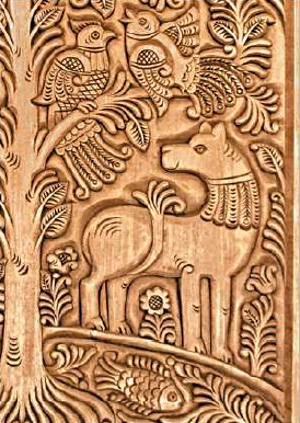

Рис. 113. Образец абрамцево-кудринской резьбы

Плоскорельефная резьба образует на поверхности рельеф с одинаковой высотой всех частей рисунка и одной и той же глубиной фона.

Технология выполнения плоскорельефной резьбы с выбранным фоном представлена на рисунке 114.

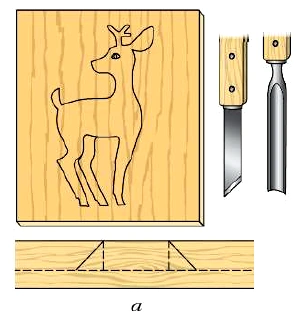

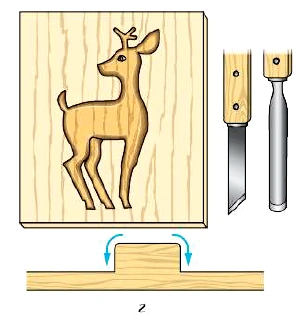

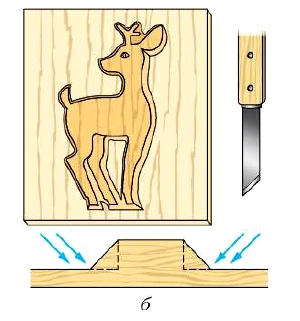

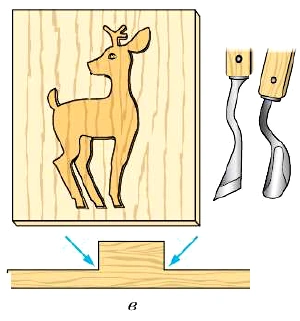

Рис. 114. Технология выполнения плоскорельефной резьбы с выбранным фоном: а — надрезка по контуру; б — подрезка; в — зачистка вертикального края контура и выборка фона; г — заоваливание (закругление) контура

Эта резьба характерна тем, что основной фон находится ниже уровня рисунка, а рисунок поднят над фоном. Первоначально на поверхность доски копируют рисунок, надрезают (рис. 114, а) и подрезают (рис. 114, б) контур. После этого вырезают (выбирают) весь фон между надрезками сначала отлогими и полукруглыми стамесками, а затем прямыми стамесками и клюкарзами на глубину 4...5 мм (рис. 114, в). Затем прорабатывают рельеф рисунка.

Скульптурная резьба

Скульптурная резьба имеет много направлений. Одно из них — лесная резьба, которую часто применяют для оформления городских пар ков. Из стволов стоящих высохших деревьев вырезают фигуры людей, сказочных персонажей, животных. Такие фигуры украшают естественный интерьер.

Другим направлением скульптурной резьбы является богородская резьба (богородская игрушка). Она получила своё название от села Богородское, где ещё с XV в. занимались резьбой по дереву. В богородской резьбе не шлифуют полученную скульптуру, а оставляют следы от ножа и стамески, что позволяет увидеть красоту дерева и мастерство резчика (рис. 115).

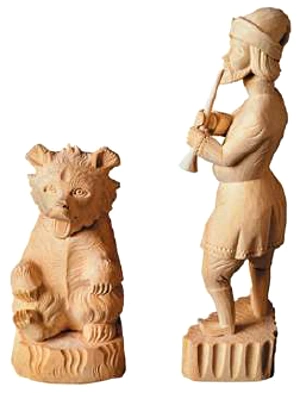

Рис. 115. Богородская игрушка

Практическая работа № 32

Художественная резьба по дереву

1. Получите у учителя задание по выполнению одного из видов художественной резьбы: пропильная, геометрическая, плоскорельефная и т. д.

2. Выберите или, если нет готовой, обработайте заготовку для художественной резьбы.

3. Подготовьте рабочее место и инструменты для резьбы по дереву.

4. Выполните резьбу по дереву. Проверьте качество готового изделия. Сфотографируйте сделанное изделие и поместите фотографию в портфолио.

Проверяем свои знания

1. По каким критериям следует выбирать заготовку для резьбы по дереву?

2. Чем отличается ажурная пропильная резьба от плосковыемчатой?

3. Какова особенность богородской резьбы?
